Cette étude documente la fabrication d’une antenne J-pole pour la fréquence 868MHz (Meshtastic) en utilisant du ruban adhésif de cuivre sur un support isolant. Cette méthode est idéale pour le prototypage rapide mais comporte plusieurs points critiques.

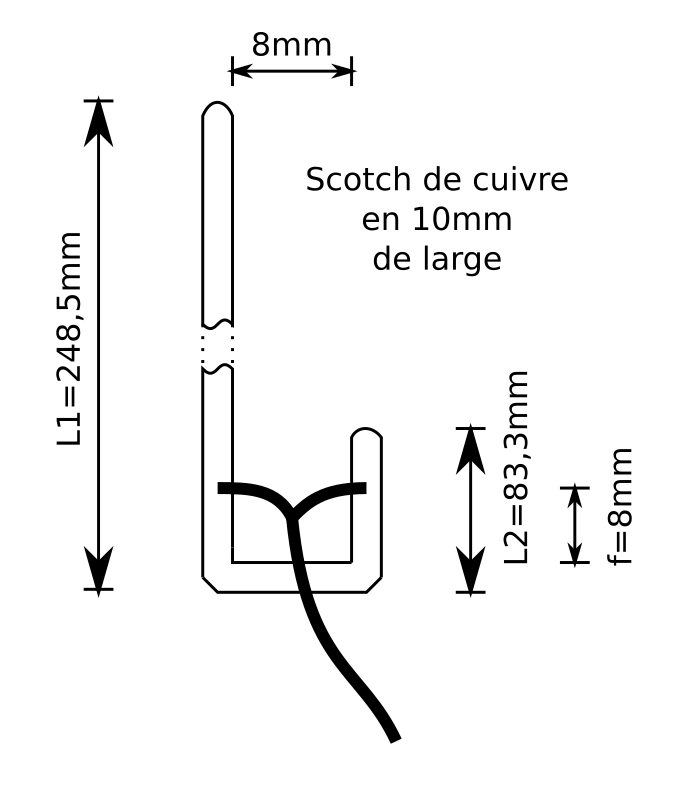

Plan de l'antenne J-pole 868MHz

Les Écueils à Éviter (Hardware Hacking Rules)

La réalisation d’une telle antenne paraît simple, mais les performances dépendent de détails cruciaux :

  1. Le Support (le piège de la couche diélectrique) : Le choix du matériau support est vital. J’ai utilisé une plaque fine de PVC/Polypropylène. Évitez absolument le bois ou les cartons épais qui absorbent l’humidité, car cela désaccorde immédiatement l’antenne (detuning).
  2. La Mesure bord-à-bord : Les dimensions doivent être mesurées de bord à bord du ruban de cuivre, et non de centre à centre. Sur ces fréquences (λ ≈ 34cm), une erreur de quelques millimètres déplace significativement la résonance.
  3. Les Effets de Bord (Corner Reflections) : Les angles droits sur le ruban de cuivre peuvent créer des réflexions de signal indésirables. Il est fortement recommandé de biseauter les angles à 45° pour améliorer la circulation du courant RF.
  4. La Conductivité de l’Adhésif : Bien que l’adhésif conducteur facilite la vie, assurez-vous de la continuité électrique parfaite au point d’alimentation.

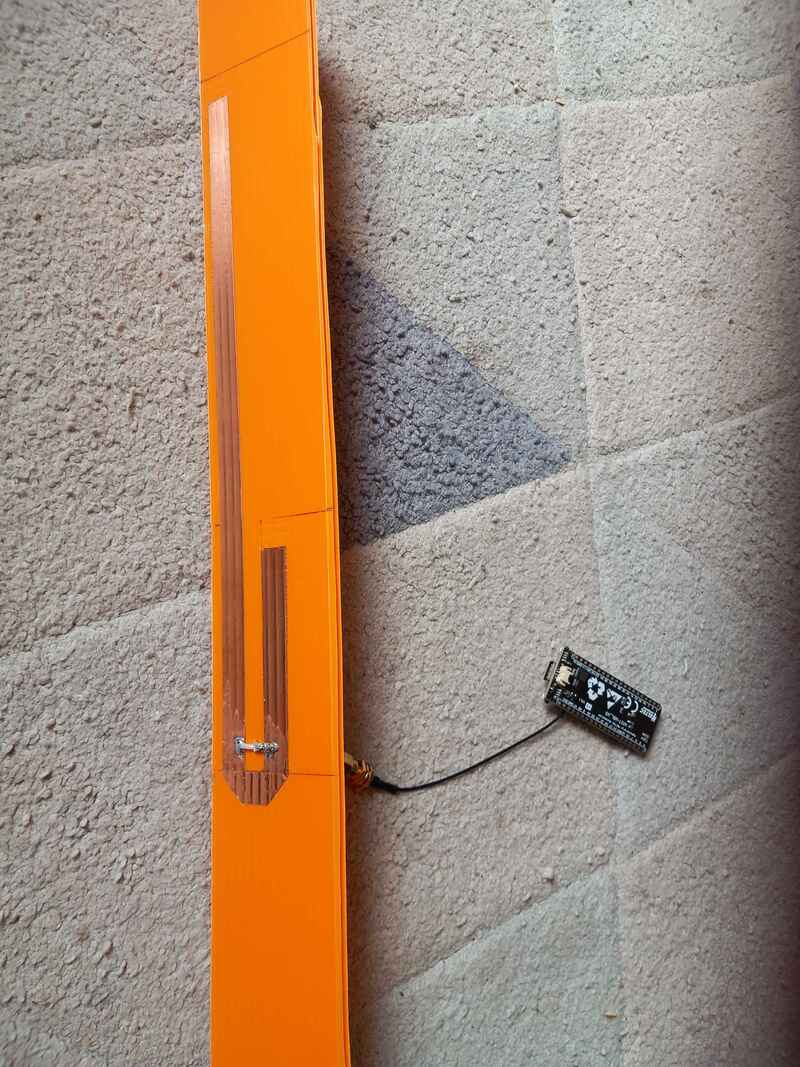

Réalisation finale de l'antenne

Synthèse des Tests

L’antenne a été conçue selon la méthode W6NBC. Elle offre une solution extrêmement légère et facile à intégrer dans des boîtiers de nœuds Meshtastic.

Accéder au projet complet sur GitHub
